Das ist der Gameboy-Link-Kabel-Stecker von vorn:

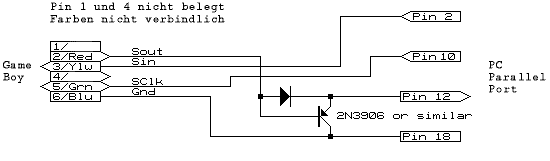

Das ist der Schaltplan für das Kabel, um den Gameboy an den Parallelport eines PC anzuschliessen:
Im Schaltplan, den ich aus dem Netz gezogen habe, ist der Transistor ein 2N3906. Wir haben einen BC 557 verwendet, das funktioniert auch. Wahrscheinlich kann man so ziemlich jeden PNP-Transistor nehmen. Die Diode ist auch nicht kritisch, 1N4148 funktioniert prächtig. |
